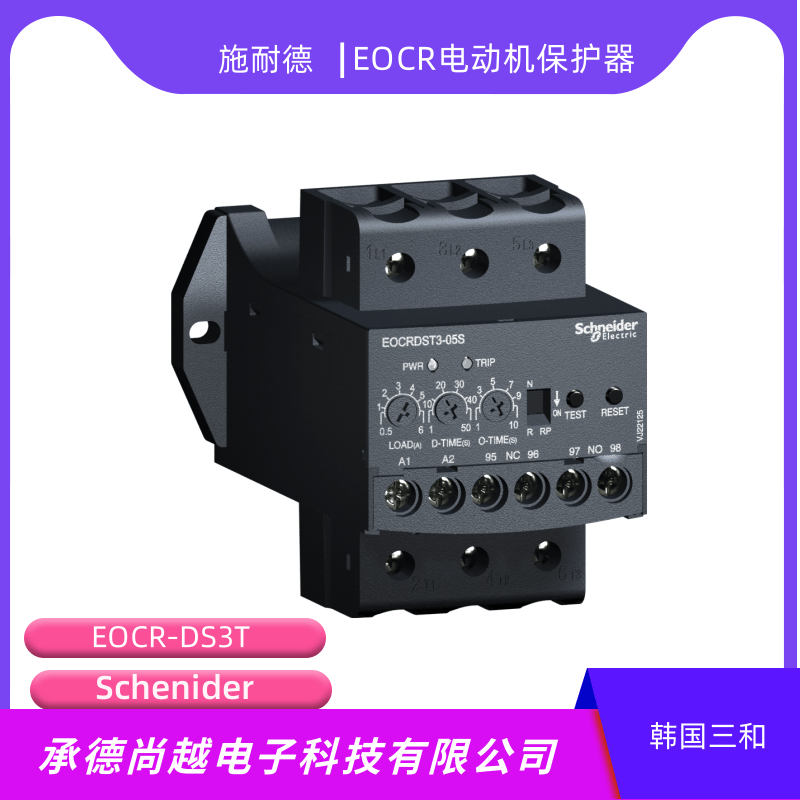

施耐德综合定时限马达保护器EOCRDS3T-05S

一、产品概述

EOCRDS3T-05S是施耐德电气（原韩国三和SAMWHA）推出的经济型定时限电机保护器，专为三相交流电动机设计。该产品集成过电流、缺相、堵转和反转保护功能，采用微处理器控制（MCU），具备高精度、高可靠性和快速响应的特点，适用于工业配电系统中的电动机保护。

二、核心功能

1. 过电流保护
   • 定时限特性，动作时间（O-Time）可独立设定（范围：0.2~10秒）。
   • 电流设定范围：0.5~6A，适用于小功率电动机保护。
   • 超过60A的负载可通过外接电流互感器扩展保护范围（*高支持3600A）。
2. 缺相保护
   • 检测三相电源缺相故障，动作时间≤4秒，防止电动机因缺相运行而烧毁。
3. 堵转保护
   • 检测电动机启动或运行中的堵转故障，动作时间（D-Time+O-Time）可设定，避免电机过热损坏。
4. 反转保护
   • 检测电动机相序错误，0.3秒内快速切断电源，防止设备反向运转损坏。
5. 安全模式选择
   • 通过DIP开关选择“失效-安全”（N型）或“无失效/安全”（R型）模式，适应不同安全需求。

三、技术参数

• 供电电源：24~240VAC/DC，适应宽电压范围。
• 安装方式：35mm DIN导轨安装，端子型接线，便于现场布线。
• 负载类型：支持单相（IP）或三相（3P）负载，通过DIP开关切换。
• 显示与指示：
  • 数字显示跳闸原因，便于故障排查。
  • 红色LED指示运行电流状态。
• 复位方式：手动（即时）或电动（远距离）复位，灵活适应不同操作场景。
• 环境适应性：超节能设计，适用于各种工业环境。

四、产品优势

1. 高精度与可靠性
   • 基于MCU的实时处理技术，确保保护动作的准确性和稳定性。
   • 动作时间可调，适应不同电动机的启动特性。
2. 灵活扩展性
   • 通过外接电流互感器，可扩展保护范围至3600A，满足大功率电动机需求。
   • 支持单相/三相负载切换，适用于多种应用场景。
3. 快速故障响应
   • 反转保护0.3秒内动作，缺相保护≤4秒，有效减少设备损坏风险。
   • 数字显示跳闸原因，便于快速定位故障。
4. 便捷安装与维护
   • 35mm导轨安装，体积小巧，节省空间。
   • 端子型接线，简化布线流程，降低安装成本。

五、应用领域

EOCRDS3T-05S广泛应用于以下行业：

• 钢铁：高炉、轧机等大型电动机保护。
• 石油：泵类、压缩机等关键设备保护。
• 化工：反应釜、搅拌器等连续运行设备保护。
• 煤矿：提升机、通风机等安全关键设备保护。
• 环保、电子/电池、道路/轨道/船舶、包装/造纸/印刷：各类通用电动机保护。

六、选型与使用建议

1. 根据电流范围选型：
   • EOCRDS3T-05S：0.5~6A（小功率电机）。
   • EOCRDS3T-30S：3~30A（中功率电机）。
   • EOCRDS3T-60S：5~60A（大功率电机）。
   • 超过60A时，需配合电流互感器使用。
2. 安全模式选择：
   • N型（失效-安全）：故障时切断电源，确保安全。
   • R型（无失效/安全）：故障时保持运行，适用于连续生产场景。
3. 安装与调试：
   • 确保供电电源电压在24~240VAC/DC范围内。
   • 根据负载类型（单相/三相）正确设置DIP开关。
   • 定期检查接线端子紧固性，防止松动。
