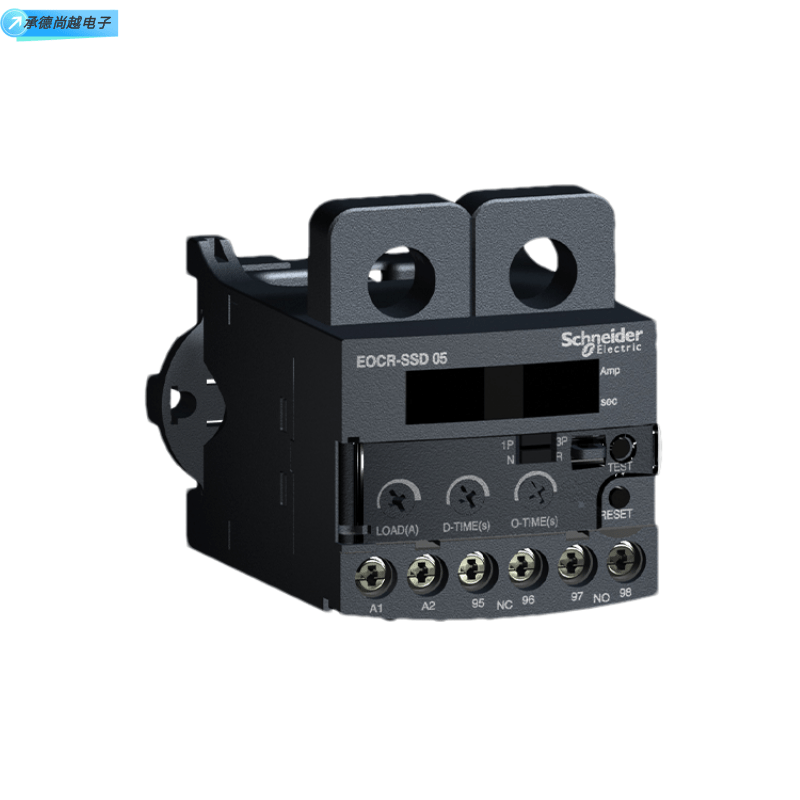

施耐德EOCRSSD-05S/05W高性价比数显保护器继电器产品简介EOCR-SSD

EOCRSSD-05S/05W 高性价比数显保护器继电器产品简介:
一、产品定位与核心优势
EOCRSSD-05S/05W 是施耐德（原韩国三和）推出的经济型数显电动机保护器，专注于过电流、缺相、堵转保护，兼具电流实时显示功能。
其核心优势在于：
高性价比：相比传统热继电器，具备数字显示、精准保护及低能耗特性，价格却接近热继电器水平。
宽电压兼容：支持 24-240VAC/DC 电源输入，适应不同工业场景。
紧凑设计：35mm DIN 导轨或面板安装，节省空间，可 1:1 替换老旧型号（如 EOCR-SS）。二、型号差异与选型指南
型号    电流范围    适用场景    特殊功能
EOCRSSD-05S    0.5-6A    小功率单相/三相电机    标准数显，支持单相（1P）/三相（3P）切换
EOCRSSD-05W    0.5-6A    变频环境（20-200Hz）    抗干扰能力强，适合变频器驱动电机
选型建议：
普通工业电机保护优先选 05S，若需变频环境保护则选 05W。
负载电流超过 6A 时，需外接电流互感器（CT）扩展量程。

三、核心功能解析
保护功能：
过电流保护：动作时间 0.5-10 秒可调，故障显示 “OC”。
缺相保护：3 秒内快速响应，故障显示 “PL”。
堵转保护：运行电流超过设定值 200% 时触发，故障显示 “LC”。
显示与操作：
LED 数码管实时显示*高相电流值（L1 或 L3）。
拨码开关切换负载类型（单相/三相）及保护参数。
复位方式：支持手动（即时）或电动（远程）复位，适应不同控制需求。

四、技术参数与可靠性
参数    规格
电流精度    ±5%
时间精度    ±0.2 秒
绝缘电阻    ≥100MΩ（DC500V）
耐压强度    2.0kV/1 分钟（外壳与线路间）
工作温度    -20℃ 至 +60℃
防护等级    IP20（防触电）

可靠性设计：
采用电子式保护，无热元件老化问题，寿命超 10 年。
通过 ISO9000/ISO14001 认证，符合 IEC/EN 60947 标准。

五、典型应用场景
水泵/风机保护：防止缺相或过载烧毁电机。
压缩机控制：堵转保护避免机械损坏。
变频器输出端保护：05W 型号抗干扰设计，适配变频驱动。
单相设备保护：如空调、电梯等，通过 1P 模式实现过流监测。

六、成本效益分析
直接成本：价格接近热继电器，但功能更全面。
隐性收益：
减少电机烧毁风险，避免停机损失。
低能耗（<2W），年节省电费超 90%（对比热继电器）。
精准故障显示，缩短维修时间 50% 以上。

七、用户评价与行业认可
用户反馈：
“安装后电机故障率下降 80%，LED 显示让运维更直观。” —— 某钢铁厂电气工程师
“05W 在变频器上稳定运行两年，未出现误动作。” —— 某石化企业设备主管
行业荣誉：
韩国“总统奖”（1985 年）
施耐德“创新产品奖”（2009 年）

八、总结：为何选择 EOCRSSD-05S/05W？
经济性：以热继电器的价格，获得数字保护器的性能。
功能性：覆盖 90% 的电机保护需求，减少额外设备投入。
兼容性：宽电压、变频适应、导轨安装，无缝集成现有系统。
适用对象：
预算有限但追求可靠保护的中小企业。
需要升级老旧热继电器的工业场景。
变频驱动或单相负载的专项保护需求。
