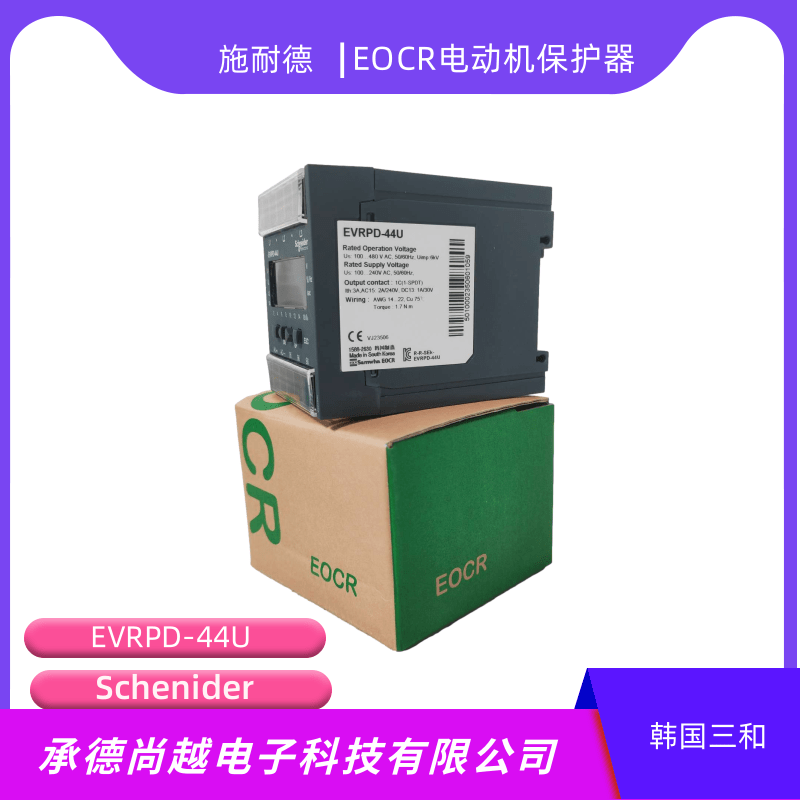

施耐德电压型电机保护器EVRPD-44U

EVRPD-44U施耐德电压型电机保护器产品说明

一、产品概述

EVRPD-44U是施耐德电气（原韩国三和）推出的数字型电压保护继电器，属于EOCR系列电动机保护器产品线。该产品专为电机及电气设备提供电压监测与保护，确保设备在电压异常时能够及时动作，避免损坏。EVRPD-44U以其高精度、多功能和智能化设计，广泛应用于石化、化工、电力、市政、油气、冶金等行业。

二、核心功能

1. 多重保护功能：

   过压/欠压、逆相、缺相、不平衡保护单相/三相电压测量，100-480V AC，50/60Hz
   电压误差±1%
   总谐波失真(THDv)测量
   频率测量
   总运行时间存储
   保存动作历史

2. 高精度测量：

   • 电压测量精度高达±1%，确保监测数据的准确性。
   • 支持总谐波失真率（THDv）和频率测量，提供更全面的电压质量分析。

3. 智能化设计：

   • 数字化显示：采用7段LED显示三相线间电压，条形图显示负载率，便于用户实时监控。
   • 自诊断功能：具备自诊断功能，可提示故障状态（如过压、欠压），便于故障排查。
   • 故障记录：记录动作履历和总运行时间，支持查询近3次故障原因，帮助用户分析设备运行状况。

4. 灵活复位方式：

   • 支持手动复位、电动复位和自动复位（自动复位时间可设置），满足不同应用场景的需求。

三、技术规格

• 型号：EVRPD-44U
• 品牌：施耐德（原韩国三和）
• 控制电源：100-240V AC/DC
• 电压保护范围：100-480V AC
• 频率：50/60 Hz
• 电压误差：±1%
• 接点容量：250V AC, 3A
• 复位方式：手动/电动/自动复位（自动复位时间可调）
• 安装方式：35mm导轨或配电盘安装
• 显示功能：7段LED显示三相线间电压，条形图显示实际负载率
• 环境温度：工作温度-20～60°C；存储温度-40～85°C
• 防护等级：IP20（符合IEC 60529）
• 认证标准：UL、CSA、IEC 60947-4-1等

四、产品优势

1. 高可靠性：采用高质量材料和先进制造工艺，具备出色的抗震、防尘、防潮性能，确保在恶劣环境下稳定工作。
2. 安装便捷：支持35mm导轨或配电盘安装，产品尺寸小巧，节省空间。
3. 操作简单：升级操作面板和旋钮设计，便于精准设置参数；产品带有智联二维码标识，可进行防伪检测，轻松查看产品信息。
4. 维护简便：具备自诊断功能和故障记录功能，便于用户快速排查和解决问题。

五、应用场景

EVRPD-44U广泛应用于需要保障电机及电气设备电压稳定的工业领域，包括：

• 石化、化工行业：保护反应釜、泵类等设备的电机免受电压异常损害。
• 电力行业：保障发电设备、输电线路等关键设备的电压稳定。
• 市政、油气行业：保护供水、供气等系统的电机设备正常运行。
• 冶金行业：防止高炉、轧机等设备的电机因电压波动而损坏。
