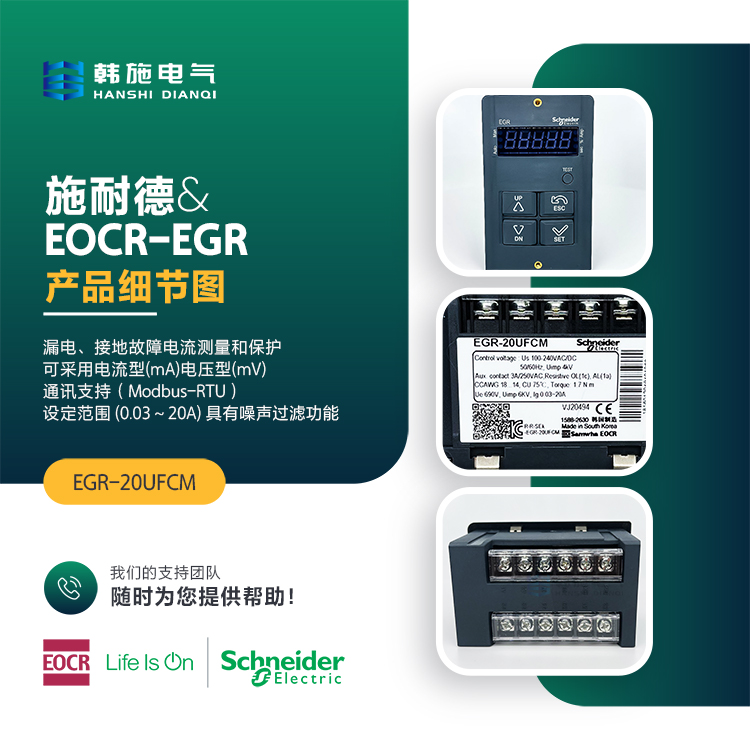

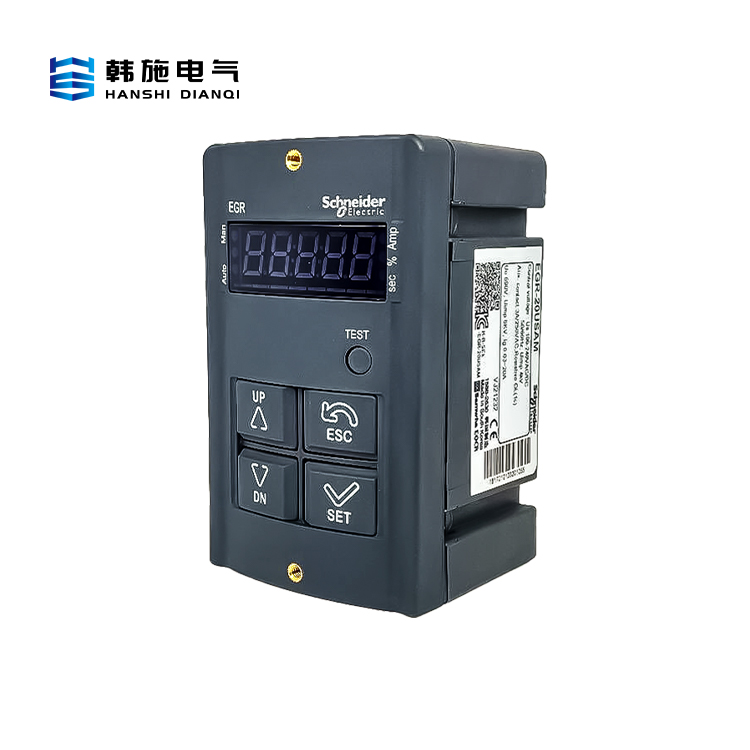

施耐德 智能漏电保护器EGR-20UFCM

EGR-20UFCM施耐德漏电保护器产品说明

EGR-20UFCM是施耐德（原韩国三和）研发的智能漏电保护器，专为电机保护和接地故障检测设计，具备高精度、强抗干扰能力及多功能集成特性，适用于工业领域的高负载场景。

一、核心功能

1. 漏电检测与保护
   • 通过外部零序电流互感器实时测量三相主回路矢量和电流，结合预设漏电阈值（0.03-20A）精准判断故障。
   • 瞬时保护模式下，漏电30mA时响应时间≤30ms，快速切断故障电流。
   • 支持过流、缺相、堵转、电流不平衡、漏电等多种故障类型检测。
2. 噪声滤波功能
   • 内置噪声滤波模块，可过滤变压器、UPS、变频器等强电磁干扰环境产生的无效成分，适用于谐波环境。
3. 通讯与集成
   • 支持Modbus RS-485协议，便于集成到工业控制系统，实现远程监控与数据交互。
   • 内置实时时钟，可存储*近5次故障记录（含故障时间和电流值），便于故障追溯与分析。

二、技术参数

• 漏电保护范围：0.03-20A（直接检测），配合外部CT可扩展至960A。
• 电源兼容性：支持AC/DC 85-250V或24V供电，适应多种电气环境。
• 防护等级：IP52，可加装防护罩提升环境适应性。
• 工作温度范围：-30℃~80℃，适用于恶劣工业环境。

三、安装与兼容性

1. 安装方式
   • 采用面板嵌入式开孔安装，需在控制柜面板预留安装孔，节省空间且便于操作。
   • 支持电流或电压检测输入，满足不同应用需求。
2. 兼容性设计
   • 提供8针继电器底座和嵌入式安装可选方案，可与其他制造商产品兼容安装。
   • 防护罩设计进一步提升抗干扰能力，适用于高噪声环境。

四、典型应用场景

1. 工业领域
   • 广泛应用于电机、变压器及电力系统，尤其适用于钢铁、石化、机械制造等高负载场景。
   • 可检测过流、缺相、堵转、电流不平衡、漏电等多种故障，保障设备安全运行。
2. 高噪声环境
   • 适用于变频器、UPS等强电磁干扰环境，有效过滤谐波干扰，确保检测精度。

五、故障诊断与维护

1. 跳闸原因识别
   • LED指示灯显示电源（绿）和故障（红）状态，支持手动/自动复位功能，便于快速排查问题。
   • 常见故障包括过电流跳闸（超60A需外接CT）、漏电流超标（检测灵敏度±10%）。
2. 维护便捷性
   • 数字显示屏实时显示漏电电流值及设定参数，支持触控操作，简化维护流程。
   • 故障记录保存功能便于分析历史故障，优化设备管理。

六、产品对比

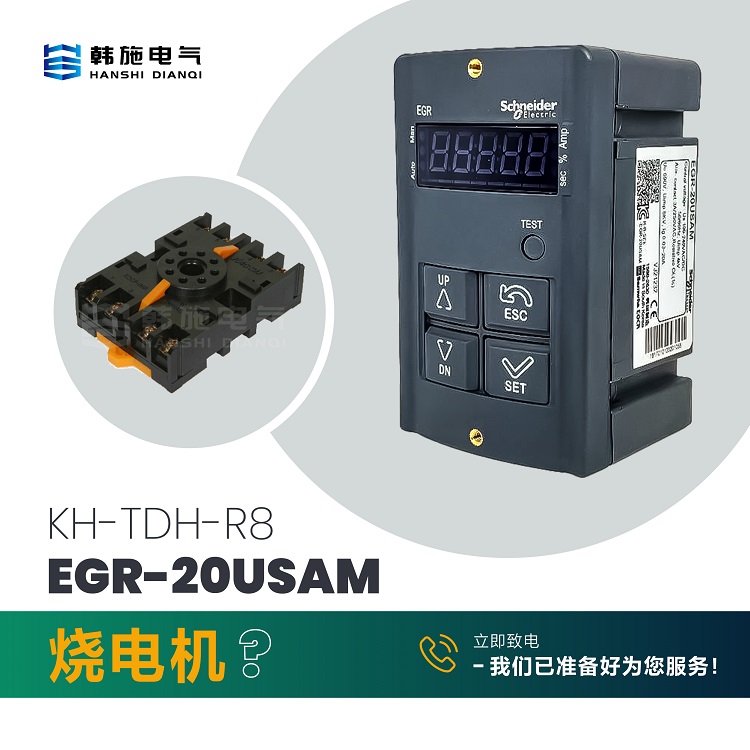

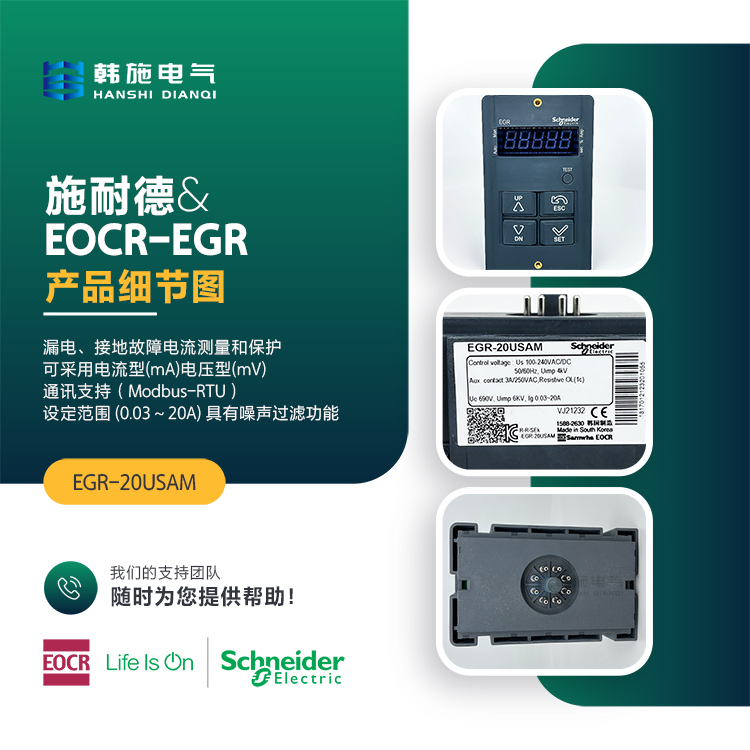

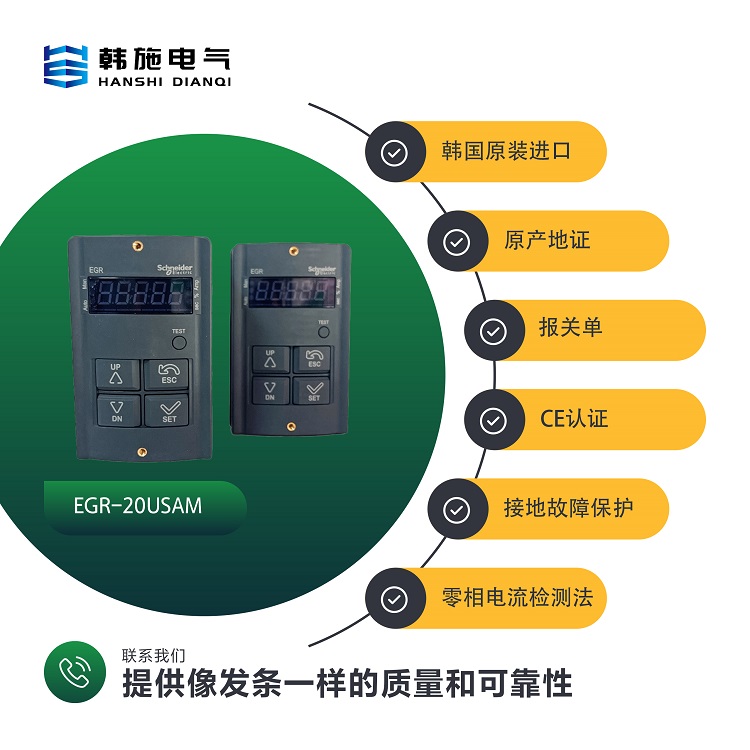

• EGR-20USAM：继电器底座安装，仅支持电流输入，未提及噪声滤波功能，适用于模块化系统设计。
• EGR-10USVM：底座安装，支持电压检测输入，适用于特定电压监测需求。
• EGR-20UFCM：综合性能*优，支持电流/电压双信号检测，内置噪声滤波，适用于高干扰环境。
