施耐德抗晃电继电器产品说明EOCR-SDDR

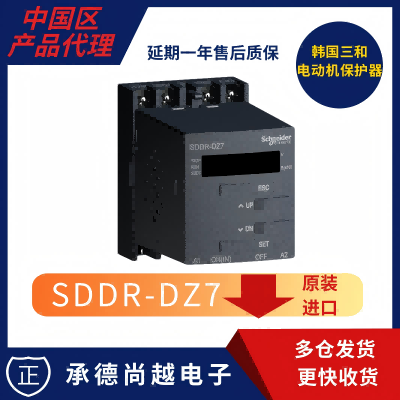

EOCRSDDR-DZ7原韩国三和黑色抗晃电继电器是施耐德电气旗下EOCR品牌推出的一款智能型抗晃电电动机保护继电器，以下是对该产品的详细介绍：

一、产品背景

• 品牌历史：EOCR品牌由金仁锡博士于1981年在韩国创立，原为韩国三和株式会社。2001年，该公司加入法国施耐德电气集团公司，2009年更名为施耐德韩国公司（Schneider Electric Korea Ltd）。
• 产品定位：EOCRSDDR-DZ7是专为解决电网发生晃电而研制的抗晃电电动机保护继电器，旨在减少因电压波动导致的电机停机，保障工业生产的连续性。

二、产品特点

1. 抗晃电功能：

   • 自动重启：在电源侧电压骤降或失压时发生晃电故障，该产品可实现接触器的自动重启功能，避免电机因晃电而停机。
   • 再启动条件：包括停电后恢复供电时电压达到额定电压的70%以上、停电时负载正常运行、停电时间小于设定的再启动允许失电时间等。

2. 保护功能全面：

   • 除了抗晃电功能外，该产品还具备过电流、欠电流、缺相、逆相、堵转、相不平衡、失速等多种保护功能。
   • 可记录脱扣电压值和脱扣时间，便于故障分析。

3. 智能显示与通讯：

   • 数码显示：采用7段LED数码显示，可实时显示运行有效电压值、负载状态、接触器脱扣次数和运行时间等信息。
   • 通讯功能：支持Modbus RS-485通讯协议（部分型号），可集成至工业自动化系统，实现远程监控与参数调整。

4. 安装与维护便捷：

   • 导轨式安装：可直接安装在配电柜内的导轨上，节省空间。
   • 兼容性强：与原有产品完全兼容，无需更改原控制柜及现场操作柱的接线。
   • 使用寿命长：采用高品质材料制造，确保产品稳定可靠运行。

三、技术参数

• 供电电源：100-240VAC
• 允许失电时间：0.1~10秒（分辨率0.1秒）
• 失电再启动时间：0~99秒（10秒内分辨率0.1秒，10秒以上为1秒）
• 失电小识别时间：20毫秒
• 失电电压识别值：额定电压50-80%（默认值为70%）
• 电源频率：50/60HZ
• 绝缘电阻：外壳与线路间100MΩ
• 耐压强度：外壳与线路间2KV，60HZ，1秒；输出接点间2KV，60HZ，1秒
• 环境温度：存储-30℃~+80℃，运行-20℃~+60℃
• 环境湿度：30-85% RH（无凝露）
• 功耗：<2W

四、应用场景

• 工业自动化：适用于钢铁、石化、电力、机械等工业领域，保障关键电机在晃电情况下的连续运行。
• 连续生产装置：对于对生产连续性要求极高的装置，如化工生产线等，可有效避免因晃电导致的生产中断。
• 无人值守装置：在无人值守的场合下，该产品可自动处理晃电故障，减少人工干预和恢复时间。
