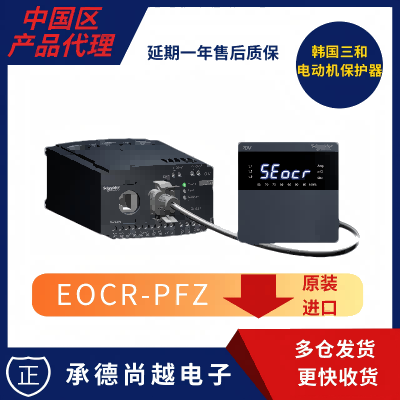

施耐德智能分体式马达保护器EOCRPFZ-WRDUH

EOCRPFZ-WRDUH 是施耐德电气（原韩国三和）推出的智能分体式马达保护器，具备过电流、欠电流、缺相、逆相、堵转、电流不平衡、漏电等保护功能，并具有 4-20mA 电流输出功能，适用于配电柜、电网等行业。以下是对该产品的详细介绍：

一、产品概述

• 品牌与制造商：施耐德电气（原韩国三和）。
• 产品类型：智能分体式马达保护器。
• 主要功能：保护电动机免受断相、过载、三相不平衡等非正常工作状态的损害。

二、保护功能

• 基本保护功能：过电流、欠电流、缺相、逆相、堵转、电流不平衡等保护。
• 附加保护功能：漏电保护，通过零序电流检测法实现。
• 保护特性：过电流-时间特性曲线可选择定时限、反时限或过热反时限。

三、技术参数

• 电流范围：内置 CT 为 0.5-100A，外配 CT 可扩展至 10-5000A。

• 工作电压：100-240V AC/DC。

• 输出与通信：

  • 提供 2 路 4-20mA 模拟量输出，便于集中管理。
  • 支持 Modbus RS-485 通信协议，便于远程监控。

• 显示与操作：

  • 三相电流值及接地电流值 5 秒循环显示。
  • 通过按键操作可从自动循环显示模式切换到手动模式，固定显示某相电流值或接地电流值。
  • 故障代码和电流值显示，便于故障排查。

• 其他功能：

  • 记录后三次故障原因及电流值，即使电源中断再恢复后仍可查询。
  • 内置计时器功能，用于查询电机的运行时间，提示管理者定期维护。
  • 电流幅值棒指示，可帮助管理者检查电机的负载系数。

四、产品特点

• 高精度保护：采用 True RMS 算法，电流 RMS 误差降至 1% 以下。
• 分体式安装：显示面板可安装于配电盘面板上，便于观察和操作。
• 环保材质：产品颜色外观由原来的白色变更为黑灰色，材质更环保。
• 抗干扰能力强：通过数字低通滤波器消除容性漏电流，防止误动作。

五、应用场景

• 适用行业：配电柜、电网行业等。
• 适用电机类型：各种类型的电动机，尤其适合需要高精度电流监测和复杂故障保护的电机系统。
