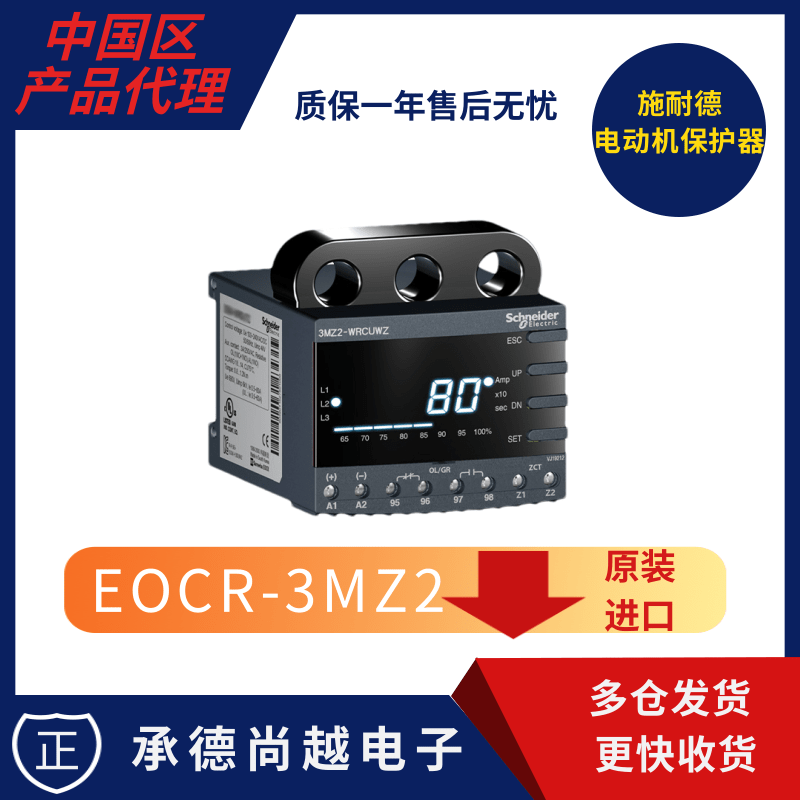

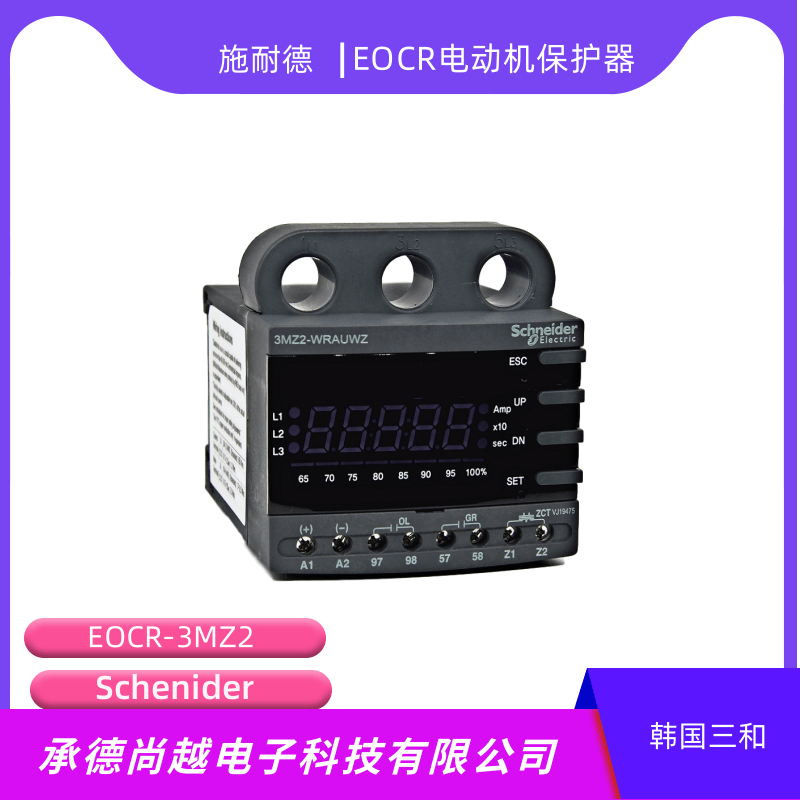

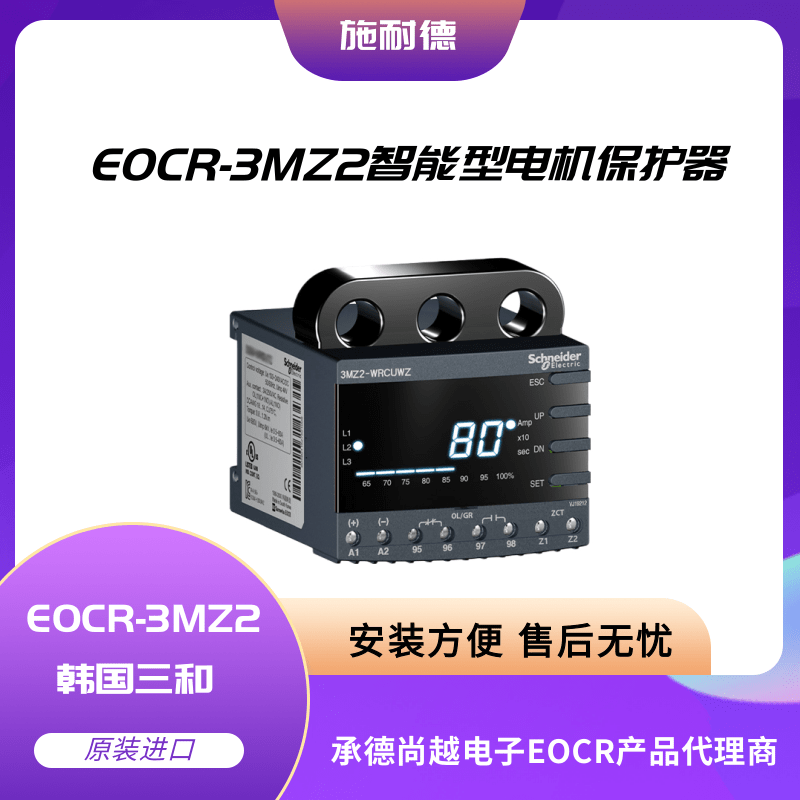

施耐德智能漏电马达保护器EOCR-3MZ2

EOCR-3MZ2施耐德智能漏电马达保护器是施耐德电气（原韩国三和）生产的一款综合性能优异、功能全面的电动机保护装置，具备多重保护机制、智能化管理、实时监测显示及高环境适应性等特点，适用于工业电机保护场景。

核心功能与保护机制

1. 多重保护功能
   • 过载/过流保护：支持定时限（0.5~30秒）、反时限（1~30等级）、过热反时限三种模式，动作阈值可调（0.5~60A），适应不同负载特性。
   • 缺相/逆相保护：实时监测三相电流平衡，缺相时0.5~5秒内切断电源，逆相（反转）0.15秒内响应，避免电机反转损坏。
   • 堵转/失速保护：堵转时0.2~10秒内切断电源，失速保护通过D-Time参数（0~200秒）优化启动过程，避免误判。
   • 漏电保护：接地电流设定范围0.03~10A，动作时间0.05~10秒，兼容单相和三相电机，符合RoHS指令。
   • 电流不平衡保护：电流不平衡率≥设定值（10%~50%）时，1~10秒内切断电源。
2. 智能化管理
   • 掉电保护与复位：记录*近三次故障原因及电流值，支持手动、电动、自动复位（0.5秒~20分钟可调）。
   • 运行时间累计：内置MCU微处理器，累计设备运行时间，辅助维护决策。
3. 实时监测与显示
   • 七段数码管显示：循环显示三相电流、接地电流值及跳闸原因。
   • 电流幅值棒图：直观反映负载运行状态，便于快速诊断。

技术参数与规格

• 额定电流：0.5~80A（支持宽幅电流监测）。
• 额定电压：100~240VAC/DC或24VAC/DC，频率50/60Hz，功耗＜7VA。
• 安装方式：35mm DIN导轨安装，兼容窗口型（W）、贯穿型（H）、端子型（T）三种接线方式。
• 防护等级：IP20，外壳与线路间绝缘电阻＞DC500V 10兆欧，耐压强度2KV 50/60Hz 1分钟。
• 环境适应性：工作温度-20℃~+60℃，存储温度-40℃~+85℃，湿度30%~85%RH（无结露）。

附加特性与优势

1. 通讯功能
   • 支持Modbus/RS-485通讯，通讯距离达400米，可集成至PLC或DCS系统，实现远程监控与数据采集。
2. 分体式兼容性
   • 即使不连接PDM（分体显示模块），仍可独立执行保护功能，降低系统复杂度。
3. 可选配温度保护
   • 可将电机绕组温度信号输出至EOCR，实现温度监测与报警，提升电机保护全面性。

应用场景与案例

• 适用行业：钢铁、石化、能源、数控机床、注塑机、压缩机等工业领域。
• 典型案例：某汽车制造厂使用EOCR-3MZ2保护注塑机电机，故障响应时间缩短至0.2秒，年停机时间减少30%，显著降低维护成本。
