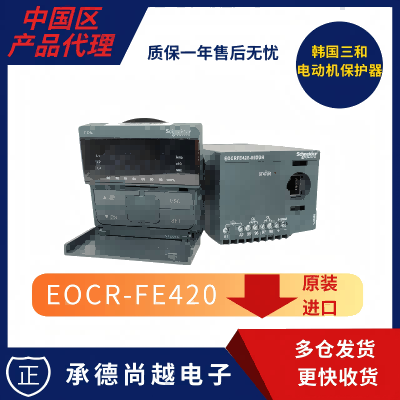

施耐德电机保护器产品介绍EOCR-FE420

EOCR-FE420是施耐德电气推出的一款高性能综合分体式电机保护器，以黑色外观为标志性设计，集成过载、缺相、堵转、漏电、电压异常等全方位保护功能，并自带4-20mA电流输出，支持与PLC、DCS等控制系统无缝对接。以下从产品特性、技术参数、功能优势、应用场景及选型建议等维度展开详细介绍：

一、产品概述

EOCR-FE420属于施耐德EOCR系列中的高端分体式型号，采用“本体+电流互感器（CT）”分体设计，适用于大电流电机（*高420A直接接入，或通过CT扩展至2000A）及安装空间受限的场景。其黑色外壳采用高强度工程塑料，具备IP66防护等级（防尘防水），可适应户外、潮湿、粉尘等恶劣工业环境。

二、核心功能

1. 全面电机保护
   • 过载保护：支持Class 5/10/20/30等多种脱扣特性曲线，适应不同电机启动特性（如重载启动需宽松曲线）。
   • 缺相保护：实时监测三相电压，缺相时0.1秒内快速脱扣，防止电机单相运行烧毁。
   • 堵转保护：检测电机启动超时（如超过10秒）或运行中堵转（电流突增），触发保护动作。
   • 漏电保护：内置零序电流互感器（ZCT），可设置30mA~3A的漏电动作值，避免接地故障引发火灾或人身伤害。
   • 4-20mA电流输出功能
     • 模拟量信号输出：将电机电流、电压或温度等参数转换为4-20mA标准信号，传输至PLC、DCS或HMI，实现远程实时监控。
     • 可配置输出范围：用户可通过软件或本地菜单设置输出信号对应的物理量范围（如0-420A对应4-20mA）。
     • 隔离设计：输出信号与电源电路隔离，避免干扰，确保数据准确性。

三、技术参数

四、功能优势

1. 分体式设计，灵活安装
   • 本体与CT分离，CT可就近安装于电机接线盒旁，减少长距离电缆压降对测量精度的影响；本体可安装于控制柜内，便于操作与维护。
   • 适用于大电流电机或空间受限场景（如紧凑型设备舱）。
2. 高精度测量与保护
   • 电流测量精度±0.5%满量程，电压测量精度±1%满量程，确保保护动作准确无误。
   • 支持谐波分析功能，可检测电流中的谐波成分（如5次、7次谐波），预防谐波过载导致的电机损坏。
3. 预测性维护支持
   • 通过4-20mA输出或通信接口，将电机运行数据（如电流波动、温度变化趋势）传输至上位机，结合算法分析电机健康状态，提前预警潜在故障（如轴承磨损、绝缘老化）。
   • 结合施耐德EcoStruxure平台，实现电机全生命周期管理。

五、典型应用场景

1. 重工业与基础设施
   • 钢铁厂：高炉风机、轧机电机保护，需承受高温、粉尘和频繁启停，4-20mA输出可实时监控电机负载。
   • 污水处理厂：水泵电机保护，漏电保护避免安全事故，4-20mA输出与SCADA系统联动，实现远程启停控制。
   • 风电场：偏航电机、变桨电机保护，IP66防护适应户外环境，4-20mA输出监测电机电流，优化能效管理。
2. 高端制造与自动化
   • 汽车生产线：机器人驱动电机保护，需高精度控制和快速故障响应，4-20mA输出与PLC集成，实现生产节拍优化。
   • 半导体工厂：洁净室内的电机保护，要求防尘防水（IP66）和低故障率，4-20mA输出监控电机温度，预防过热停机。
3. 能源与化工
   • 化工厂：压缩机电机保护，防爆环境需选用ATEX认证型号，4-20mA输出传输至DCS系统，实现安全联锁控制。
   • 油田：抽油机电机保护，适应-40℃低温环境，4-20mA输出监测电机电流，优化抽油效率。

六、选型与配置建议

1. 电流匹配
   • 根据电机额定电流选择直接接入或外接CT。例如：电机额定电流为500A，需选用外接CT（如1000A/5A）的EOCR-FE420，并在软件中设置CT变比。
2. 4-20mA输出配置
   • 明确输出信号用途：若需监控电机电流，设置为“电流输出”；若需监控温度，外接PT100传感器并设置为“温度输出”。
   • 确认PLC或DCS的输入范围（通常为4-20mA），在保护器中配置对应的物理量范围（如0-420A对应4-20mA）。
3. 环境适应性
   • 在爆炸性气体环境（如化工厂）中，需选用防爆认证版本（如ATEX Zone 2）；在海上平台等腐蚀性环境中，需选择不锈钢外壳或防腐涂层型号。

七、总结

EOCR-FE420黑色综合分体式电机保护器是施耐德电气针对工业电机保护推出的旗舰级解决方案，其分体式设计、4-20mA输出、全面保护功能和智能化通信能力，使其成为重工业、基础设施和高端制造领域的首选。尽管价格高于一体式型号（如EOCR-3E420），但其灵活安装、高精度测量和预测性维护支持，可为用户带来显著的综合收益，尤其适合对电机可靠性要求极高的场景。
