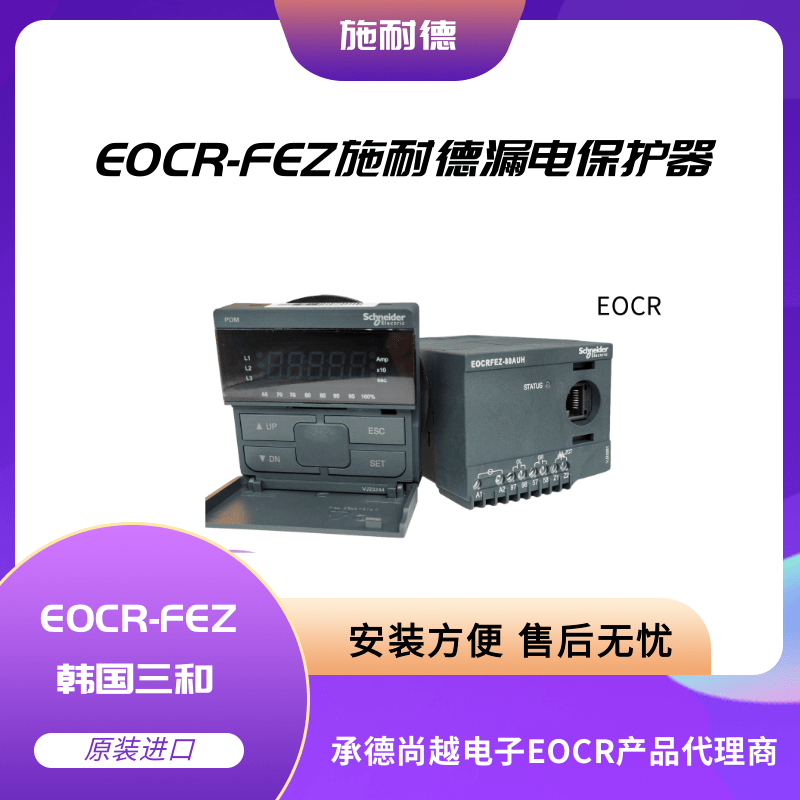

施耐德EOCRFEZ-05AUH综合分体式漏电保护器EOCR-FEZ

一、产品概述

EOCRFEZ-05AUH 是施耐德电气推出的分体式智能漏电保护器，采用“本体+传感器”分离设计，适用于空间受限或需要远程监测的配电系统。其核心功能包括高精度漏电保护、过载/短路保护、缺相保护及智能通信，可有效预防电气火灾和触电事故，广泛应用于工业、商业及民用领域。

二、核心功能

1. 分体式设计优势
   • 传感器与本体分离：传感器可安装于狭小空间（如电机接线盒内），本体安装于控制柜面板，便于操作与维护。
   • 灵活安装：传感器与本体通过电缆连接，*长支持5米（可定制），适应复杂布线环境。
2. 漏电保护（RCD）
   • 检测剩余电流（漏电流），动作电流可设为 30mA/100mA/300mA，响应时间 ≤0.1秒，符合IEC 60947-2标准。
   • 支持 AC/A型漏电保护，适用于交流或脉动直流漏电场景。
3. 过载与短路保护
   • 过载保护：反时限特性，电流越大动作越快，防止电机烧毁。
   • 短路保护：瞬时动作（<0.02秒），分断能力达 10kA，确保安全切断故障电路。
4. 缺相保护
   • 实时监测三相电源，任一相缺失时自动断电，保护三相电机免受缺相运行损坏。
5. 智能通信与监控
   • 配备 RS-485通信接口，支持 Modbus RTU协议，可接入楼宇自动化系统（BAS）或能源管理系统（EMS）。
   • 通过上位机软件实现远程参数设置、故障记录查询及实时状态监控。

三、技术参数

四、应用场景

1. 工业领域
   • 电机控制中心（MCC）、泵站、压缩机等设备保护。
   • 化工、冶金等恶劣环境（需选用IP65防护传感器）。
2. 商业建筑
   • 商场、写字楼、医院的配电系统，保护照明、空调等负载。
   • 数据中心、银行等对供电连续性要求高的场所。
3. 民用设施
   • 住宅小区、学校、体育场馆的末端配电箱，提升用电安全性。

五、优势特点

1. 高精度与可靠性
   • 采用施耐德专利检测技术，抗干扰能力强，误动作率低。
   • 通过 CE、UL、CCC 等国际认证，符合全球安全标准。
2. 模块化扩展
   • 支持附加模块（如4G通信模块、温度传感器），实现无线监控或过温保护。
   • 可与施耐德其他产品（如断路器、接触器）联动，构建智能配电系统。
3. 易维护性
   • 故障自诊断功能，通过LED指示灯或通信接口显示故障代码（如过载、缺相、漏电）。
   • 传感器与本体分离设计，便于快速更换或检修。

六、选型与安装指南

1. 选型要点
   • 电流匹配：根据负载额定电流选择传感器型号（如EOCRFEZ-05AUH-63A）。
   • 漏电阈值：根据应用场景选择动作电流（30mA用于人身保护，300mA用于设备保护）。
   • 通信需求：确认是否需要Modbus通信功能，以便集成到上位机系统。
2. 安装步骤
   • 传感器安装：固定于电机接线盒或配电柜内，确保与主电路可靠连接。
   • 本体安装：安装于控制柜面板或导轨上，通过电缆与传感器连接。
   • 参数设置：使用本体按键或上位机软件设置额定电流、漏电阈值等参数。
3. 注意事项
   • 传感器与本体电缆长度需在规定范围内（通常≤3米），避免信号衰减。
   • 定期测试漏电保护功能（按测试按钮），确保设备正常运行。
   • 避免在高温、潮湿或腐蚀性气体环境中使用（除非选用防护型号）。
