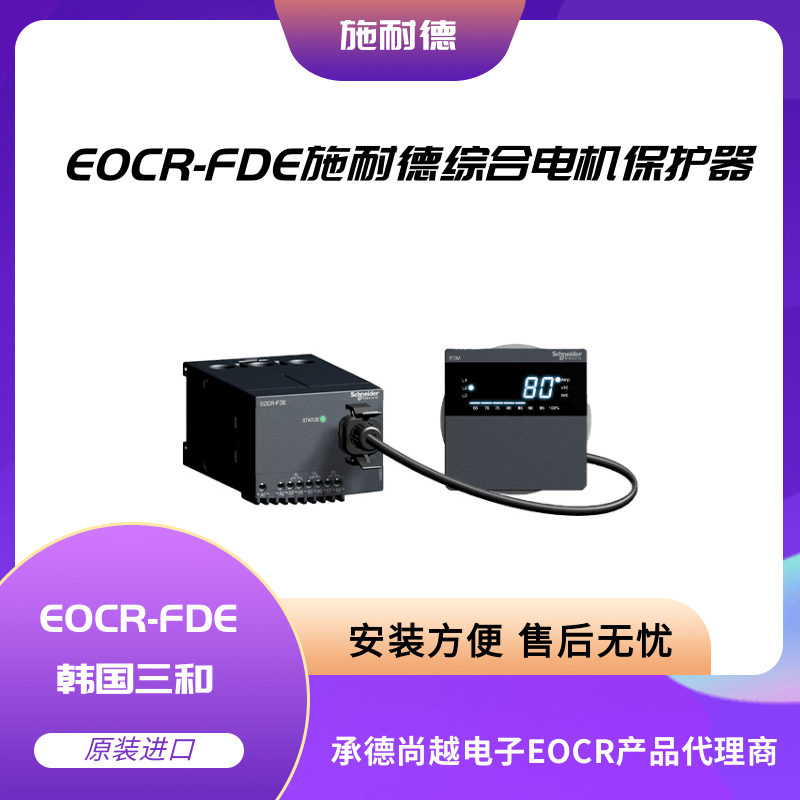

施耐德FDE-80DUH分体式数显型马达保护器EOCR-FDE

施耐德EOCRFDE-80DUH分体式数显型马达保护器是一款具备高精度、多保护功能、灵活安装方式及智能化管理特性的智能电动机保护器，适用于工业自动化、机械制造、石油化工等领域的电机保护需求。

核心功能与特点

1. 宽电流调整范围
   • 提供05型（0.5-7A）和80型（5-80A）两种型号，适应不同功率电动机的保护需求。
   • 使用外部电流互感器（CT）时，保护范围可扩展至960A，满足大功率电动机的保护需求。
2. 高精度测量
   • 采用真有效值（RMS）电流测量技术，测量精度达±1%，确保电流监测的准确性和可靠性。
   • 实时显示三相电流值，通过按键操作可循环显示或固定显示某一相电流值。
3. 多保护功能
   • 提供过电流（定时限/反时限）、欠电流、缺相、堵转、反转、失速和电流不平衡等多种保护功能，确保电动机在各种工况下的安全运行。
   • 具备预报警功能，在电动机即将达到过载状态时提前发出预警信号，减少停机风险。
4. 灵活安装方式
   • 采用分体式设计，测量模块和显示器分离，便于安装和维护。
   • 测量模块采用35mm导轨或固定式安装，显示器则通过开孔尺寸为65mm的圆孔进行安装。
   • 提供贯穿型（DUH）和端子型（DUT）两种接线方式，用户可根据现场实际情况选择合适的接线方式。
5. 智能化管理
   • 具备故障存储功能，可存储*近三次故障原因及电流值，便于后续分析和排查。
   • 支持自动复位和手动复位（即时/远程），减少停机时间。
   • 提供密码保护功能，防止参数误修改，提高设备安全性。
   • 支持Modbus通讯协议，方便与PLC或触摸屏联动控制，实现远程监控和自动化控制。

技术参数与规格

• 控制电源电压：100-240VAC/DC，宽电压输入范围适应不同电源系统。
• 显示方式：LED显示屏，可循环显示三相电流值及故障代码。
• 防护等级：IP20，确保设备在恶劣环境下的稳定运行。
• 认证：已通过CCC认证，确保产品符合国家标准。
• 尺寸：76x52.5x90mm，紧凑设计节省安装空间。
• 输出模式：1-SPDT（1C），输出容量3A/250VAC，满足多种控制需求。

应用场景

• 工业自动化：保护生产线上的关键电机，避免故障停机导致生产中断。
• 机械制造：适配各种机床、泵类等设备的电机保护需求。
• 石油化工：在易燃易爆环境中，提供可靠的电机保护，确保设备安全运行。
• 电力行业：用于变电站、发电厂等场景的电机保护，提升供电可靠性。
• 变频器控制系统：特别适用于变频器驱动的电动机保护，有效防止因过载、缺相、堵转等故障导致的电动机损坏。
